管殼式列管換熱器是工業領域應用最廣泛的標準換熱設備，依靠管束與殼體分離的雙層流道實現冷熱介質換熱，結構成熟可靠、適配工況廣泛，在化工生產、市政供暖、油氣加工、食品醫藥、余熱回收等行業均有大量使用，是冷熱交換環節的基礎通用裝備。

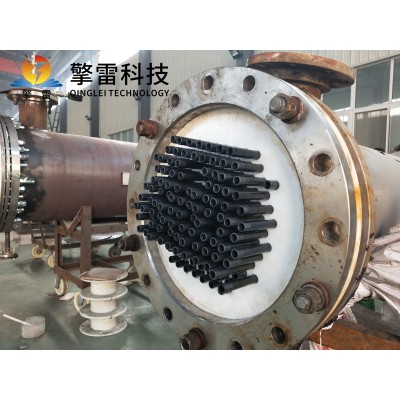

設備主要由外殼、管板、換熱管束、折流板、封頭、介質接口組成，整體分為管程與殼程兩套獨立通道。一種介質從封頭流入，穿過密集排布的換熱管形成管程；另一種介質進入殼體內部，在折流板引導下橫向沖刷管壁形成殼程，兩種介質互不接觸，僅通過管壁完成熱量傳遞，密封結構可有效避免介質串漏。

該設備核心優勢在于結構強度高、承壓耐高溫，殼體與管束采用碳鋼、不銹鋼、鈦材等金屬焊接成型，能夠適配高壓蒸汽、高溫導熱油、高壓工藝流體等嚴苛工況，耐受大范圍溫度波動，短時間冷熱交替不易出現變形、焊縫開裂等故障，可全天候連續穩定運行。管束排布靈活，換熱面積可按需增減，從小型實驗室溫控設備到大型廠區余熱回收機組都能定制生產，適配不同換熱負荷需求。

設備內部搭配弓形折流板，改變殼程流體流向，增強流體湍流效果，打破管壁靜態層流，提升換熱效率。折流板分隔出往復流動通道，延長介質換熱時長，充分利用換熱溫差，熱回收效果優于簡易單程換熱裝置。同時殼體內部空間開闊，流道無狹窄死角，泥沙、鐵銹、少量結晶雜質不易堆積堵塞，對比板式換熱器，更適合水質一般、帶有微量懸浮物的循環介質。

管殼式列管換熱器分為單程、多程、浮頭式、U 型管等多種細分類型，可根據熱應力、清洗需求、介質粘度靈活選型，老舊生產線改造兼容性強，無需大幅調整機房管路布局，臥式、立式均可安裝放置。其不足之處在于同等換熱面積下體積大于板式設備，低溫差工況熱利用率有限，但憑借耐用、耐壓、易維護、適配廣的綜合特性，依然是多數工業項目的首選。

多年實踐證明，管殼式列管換熱器工藝成熟、故障率低、使用壽命長，兼顧經濟性與實用性，既能滿足基礎供暖冷卻需求，也可適配精細化工高溫高壓工藝，是工業換熱體系中不可或缺的主流換熱設備。
