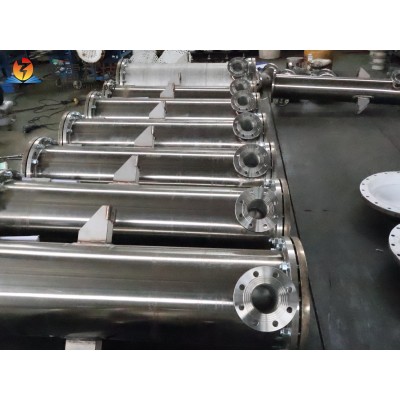

管殼式換熱器是工業換熱領域應用歷史最久、適用場景最廣的經典換熱裝備，憑借結構堅固、可靠性強、工況適配性廣的核心優勢，至今仍是石油化工、電力能源、冶金輕工等行業中高溫高壓、強腐蝕等嚴苛工況下的首選換熱設備。

這類設備的核心結構由殼體、管束、管板、管箱四大基礎部分組成，大量換熱管按規則排列固定在兩端的管板上，整體封裝在圓柱形的殼體內部，兩種換熱介質分別走管程和殼程，通過換熱管壁完成熱量的傳遞。其中走管程的介質在換熱管內部流動，走殼程的介質在殼體與管束之間的空隙中流動，通過在殼程內部加裝不同間距的折流板，可以強制殼程介質多次橫向沖刷管束，大幅提升殼程側的湍流強度，避免流動死區的出現，有效強化整體換熱效果。

極強的工況適配性是管殼式換熱器不可替代的核心優勢，它的結構沒有復雜的精密部件，完全可以根據不同工況靈活選用碳鋼、不銹鋼、鈦合金、高鎳合金甚至襯里材質，輕松適配從零下近百攝氏度的深冷場景到數百攝氏度的高溫場景，承壓能力最高可達數十兆帕，哪怕是含有固體顆粒的高粘度介質，也可以通過增大換熱管管徑的特殊設計來避免堵塞，這是板式、螺旋纏繞式等其他類型換熱器難以實現的。針對管殼兩側介質溫差較大的工況，還可以通過在殼體加裝膨脹節、采用浮頭式管束結構等方式，完全吸收熱膨脹差帶來的應力，避免設備出現變形拉裂的故障。

管殼式換熱器的運維便捷性也十分突出，無論是固定管板式、浮頭式還是U型管式結構，都可以通過打開管箱或抽出管束的方式，直接對換熱管的內外兩側進行機械清洗，哪怕是長期運行后管壁出現嚴重結垢，也能快速完成清理恢復換熱性能，完全適配結垢傾向較高的工業介質換熱場景。同時這類設備的制造工藝完全成熟，生產門檻低，維護成本低廉，長期運行的可靠性經過數十年工業場景的驗證，使用壽命可達十幾年甚至數十年，遠高于很多特種高效換熱器。
