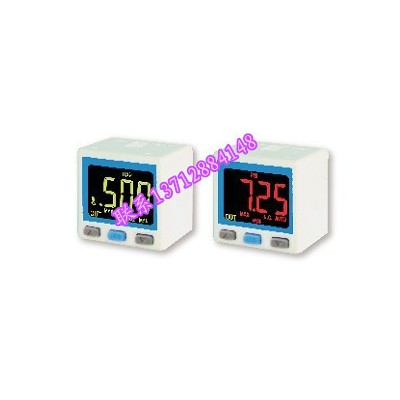

型號

KP40（連成壓）

KP40V（負壓）

KP40P（正壓）

額定壓力范圍

-100.0—100.0kPa

0.0—-101.3kPa

0—1000kPa

設定壓力范圍

-100.0—101.0kPa

10.0—-101.3kPa

-100—1000kPa

耐壓力

300kPa

適用氣體

空氣,非副食性，不可燃性

壓力單位
設定精度

KPa

0.1

1

Kgf/cm2

0.001

0.01

Bar

0.001

0.01

Psi

0.01

0.1

Inhg

0.1

-

mmHg

1

-

電源電壓

12 to 24VDC(連波蜂值±10%以下)

消費電流

≤45mA以下（無負載時）

開關輸出

NPN開極輸出                 PNP開集極輸出
最大負載電流：125mA          最大負載電流：125mA
最大供應電壓：30VDC         最大供應電壓:24VDC
內部壓降：1.5V以下           內部壓降：1.5V以下
（負載電流125mA時）        （負載電流125mA時）

重覆精度

±0.2%F。±1dlg It以下

應差

應差模式

可調

Window comparator模式

反應時間

≤2.5ms(預防誤勤作功能：24ms,250ms,500ms,100ms and1500ms可選擇)

輸出短路保變

有

顯示

2色（紅/綠）顯示（取樣率5次/秒）

顯示精度

≤±2% F.S, ±1 digit (在周圍溫度：25 ±3℃)

動作顯示燈

綠色 OUT指示燈

線性輸出（電壓輸出）

輸出電壓：1~5V≤±205% F.S（額定壓力范圍下）
直線性：≤±1% F.S.
輸出阻抗約1KΩ

線性輸出（電流輸出）

輸出電流：4~20mA≤±2.5% F.S（額定壓力范圍下）
直線性：≤±1% F.S
負載阻抗最大：300Ω 在電壓為12v，
600Ω 在電壓為24v
負載阻抗最小：50Ω

耐環境

防變等級

IP 40

周圍溫度

勤作：0~50℃,保存:-10~60℃(無水漏及不結冰狀況下)

周圍濕度

勤作及保存： 35~85%RH  (無水漏)

耐電壓

100VAC 1一分鐘（引線及外殼間）

超緣阻抗

50MΩ以上（500VDC）（引線及外殼間）

耐震動

振幅1.5mm,10Hz,X,Y,Z每個方向各2小時

耐沖激

100m/s2  (10G) X,Y,Z 每個方向各2小時

溫度特性

≤±2% F.S.比較參考溫度25℃(0~50℃溫度)

接管口徑

F1:1/8”PT,M5;F2:1/8”NPT,10-32 UNF;F3 G1/8”,M5

電線規格

耐油電線(0.15mm2)

重量

約75g(包含2公尺的電線)，約45g（包含M8 4pin 公分）
