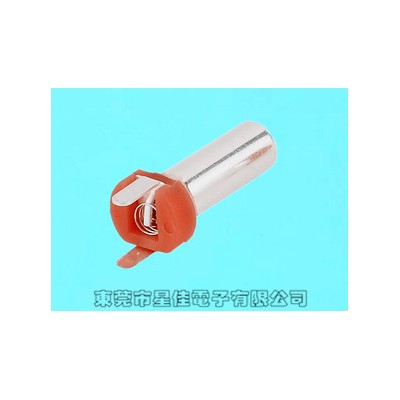

產地	東莞
產品認證	ROHS
產品型號	XSW-XT660
額定發熱電流	100M
類型	滾珠類
適用范圍	電子玩具
最高電壓	12V
分類	感應開關
品牌	星佳
加工定制	是
其他車型	其他

震動開關，正確的名稱應該稱為震動傳感器，也就是在感應震動力大小將感應結果傳遞到電路裝置，并使電路啟動工作的電子開關。又有人稱為振動開關，還有一些人稱之為滑動開關或晃動開關等等，其實這些叫法并不完全正確。業內的叫法一般分開為兩大類，彈簧開關與滾珠開關。其實嚴格上來說，震動開關應該單純指的是彈簧開關，并不包括滾珠開關。而振動開關這個名稱似乎只是由于“振”與“震”同音，而造成的一個錯別字，由于時間長了，也就被人們所認同的一種通錯。嚴格意義上來說，振動開關這種叫法是錯誤的。而其它諸如滑動開關、晃動開關等等名稱，都應該指的是滾珠開關。為了方便，業內一般也就統一將彈簧開關與滾珠開關兩大類合稱為震動開關了。震動開關主要應用于電子玩具、小家電、運動器材以及各類防盜器等產品中。震動開關因?yàn)閾碛徐`活且靈敏的觸發性，成為許多電子產品中不可或缺的電子元件。以專業角度來分析，我們還是分為彈簧開關與滾珠開關兩大類來看。兩大類開關都有兩個比較重要的指標特性，靈敏度和方向性。彈簧開關的靈敏度是指不同的產品，在實際裝置中會產生因感應震動力大小不同的差異,此差異稱為靈敏度。使用者會因?yàn)椴煌a(chǎn)品的需求，而選擇不同感應震動力大小的震動開關來滿足自己產品的靈敏度。例如一個玩具拿在手上輕微搖晃和一個球丟到地上或墻上，就會要求不同感應的彈簧開關來感應震動力與電子電路匹配。方向性是指受力方向，而受力方向粗略分為立體的六面，上下左右前后等六面。一般的產品只有靈敏度的要求并沒有方向性的要求，因此要先了解使用者的產品的用途，才能建議使用者使用那種型號的彈簧開關。而滾珠開關與彈簧開關最大的區別在于：彈簧開關是感應震動力或離心力的大小，最好為直立使用。而滾珠開關是感應角度的變化，最好平鋪使用。滾珠開關的靈敏度，就是感應角度大小，將感應結果傳遞到電路裝置使電路啟動。在實際裝置中就會產生因不同的產品感應角度大小不同的差異,此差異稱為靈敏度。使用者會因?yàn)椴煌a(chǎn)品的需求，而要求不同感應角度大小的滾珠開關來滿足產品的靈敏度。例如用手拿起一個杯子在輕微角度傾斜時，電路裝置就必須使IC啟動LED閃亮或發出聲音。客戶就會要求不同感應的滾珠開關來感應角度，與電子電路匹配。滾珠開關的方向性是指傾斜角度的方向，其方向粗略為左右二面。分類編輯震動開關分為:彈簧類與滾珠類:彈簧結構編輯彈簧開關結構圖滾珠結構編輯滾珠開關結構圖a. 青銅蓋b. 青銅珠子-底層鍍鎳-表層鍍金c. 青銅管-底層鍍鎳-表層鍍金d. ABS膠座或PC膠座e. VC熱縮套管f. 硬青銅導針-底層鍍鎳-表層鍍金g. 磷銅彈簧夾技術規格編輯：1,一般事項1-1 適用范圍:小電流震動開關.產品在水平左右晃動中產生電氣變化的低電流回路(二次回路)用震動傳感器o1-2 使用溫度范圍: 5~70 ºC 濕度 85% 以下o1-3 儲存溫度范圍: 15~45 ºC 濕度 80%以下 儲存90天o1-4 試驗狀態:試驗及測試如無特別規定,在以下標準狀態下進行.溫度: 5~35 ºC 相對濕度: 45%~85%o試驗安裝面的傾斜為15 º 且不受其他震動力的影響,但對判斷有異議時,按如下基本狀態進行試驗.溫度: 20±2ºC 相對濕度:70~80%o2,外觀.結構.尺寸2-1 外觀:各部位加工良好,不得有影響功能的銹,裂紋,電鍍剝落等不良o(jì)2-2 結構,尺寸:根據具體圖示規定o3,額定,最大VA 12V-DC 2mA (電阻負荷).4,電氣性能

項目	試驗條件	判定基準
電壓降	用DC12V, 2mA測量.(電阻負荷)測量回路圖	0.2V MAX(端子間阻抗在10Ω以下.
絕緣電阻	靜止?fàn)顟B(tài)下金針垂直向上.在端子間加上DC-100V, 1分鐘±5秒,進行測量	100M Ω MIN
耐電壓	靜止?fàn)顟B(tài)下金針垂直向上.在端子間加上DC-100V, 1分鐘±5秒,進行測量	應無絕緣破壞
敏感度	如圖在水平方向金色pin 端.予以1秒25度行程的上下5次周期性擺動.敏感度顯示於向下15度位置時LED有閃光作用在(試驗機行程中不能有震動或停頓現象)導通時間 T=10ms A=2mA V=12VDC	應在水平向下15度位置時LED有閃光作用應在水平向上5度位置時OFF 狀態行程中為不定數狀態

5,機械性能

??	項目	試驗條件	判定基準
5-1	端子強度	向端子施加一個與端子成直線(180度) 的1kg拉力1分鐘.但次數為每個端子3次.	應無端子的脫落.破壞以及端子破損.但.端子彎曲沒有關系.試驗後應滿足4項的電氣性能
5-2	緊固程度	采用正規的焊接方法將開關固定於電路版上	應無松動現象
5-3	耐震性	采用正規的安裝方法將其固定在試驗產品上.按如下條件進行試驗.試驗後測試.以自由落體方式.從50公分的高度向木板表面落下3次.	應無絕緣破壞.敏感度在( tem4-4) 規定值內.外觀及構造 應無機械性異常.
5-4	焊接性	.按以下條件進行試驗.試驗後確認.1.焊錫:含錫量63%2.烙鐵溫度: 230 ±10ºC3.焊接時間: 1~1.5 Sec4.不能使用強酸.堿性的助焊劑(如焊油)	焊接錫面的部分90%以上應被焊錫覆蓋敏感度在( tem4-4) 規定值內.外觀及構造 應無機械異常

6,疲勞性能

??	項目	試驗條件	判定基準
6-1	負荷壽命	用DC12V 2mA.(電阻負荷).連續動作100000周期(動作速度為50~60 周期/分鐘).	敏感度在( tem4-4) 規定值內.

注意事項編輯1 適用范圍:小電流震動開關.產品在水平左右晃動中產生電氣變化的低電流回路(二次回路)用震動傳感器。2 使用溫度范圍: 5~70 ºC 濕度 85[%] 以下。3 儲存溫度范圍: 15~45 ºC 濕度 80[%]以下 儲存90天。4 試驗狀態:試驗及測試如無特別規定,在以下標準狀態下進行.溫度: 5~35 ºC 相對濕度: 45[%]~85[%]。試驗安裝面的傾斜為15 º 且不受其他震動力的影響,但對判斷有異議時,按如下基本狀態進行試驗。溫度: 20±2ºC 相對濕度:70~80[%]。外觀結構編輯1.外觀:各部位加工良好,不得有影響功能的銹,裂紋,電鍍剝落等不良。2. 結構,尺寸:根據具體圖示規定。3. 額定,最大VA 12V-DC 2mA (電阻負荷)。
